簡介

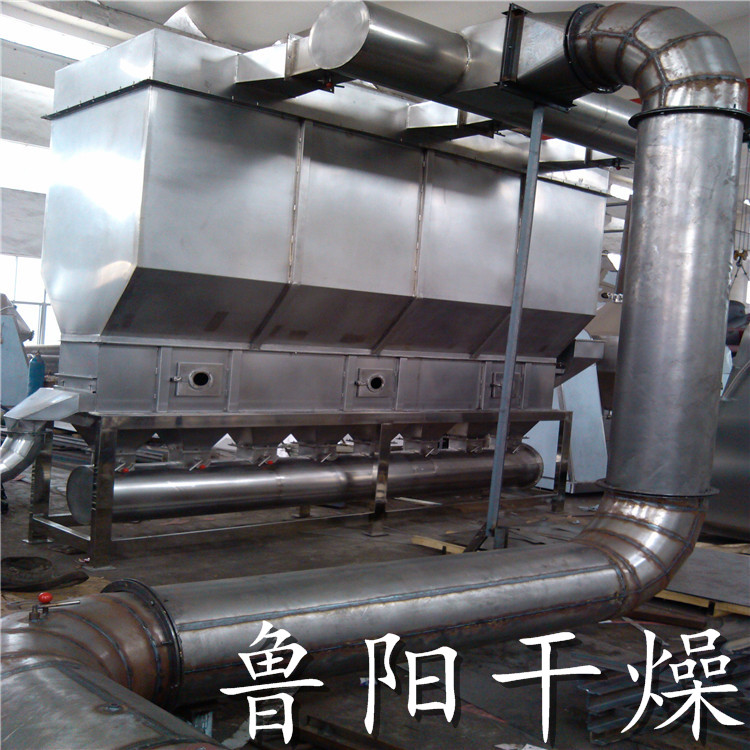

沸騰干燥器，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機、加料器、旋風分離器、布袋除塵器、高壓離心風機、操作臺等組成。由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒物料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置供選擇。
適應于醫藥藥品、化工原料、食品、糧食加工飲料的干燥作業 原料藥、壓片顆粒、中藥沖劑、食品飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉狀、顆粒狀物料的干燥除濕。
工作原理
散粒狀固體物料由加料器加入流化床干燥器中。過濾后的潔凈空氣加熱后由鼓風機送入流化床底部經分布板與固體物料接觸，形成流態化達到氣固相的熱質交換。物料干燥后由排料口排出，廢氣由沸騰床部排出經旋風除塵器和布袋除塵器回收細小粉料后排空。
熱源
蒸汽、電、熱風爐均可配用。（按客戶要求配套）
應用范圍
它適用于散粒狀物料的干燥。如：醫藥藥品中的原料藥、壓片顆料、中藥沖劑、化工原料中的塑料樹脂、檸檬酸和其它粉狀、顆粒狀物料的干燥除濕，食品、食品加工、食品飲品沖劑、玉米胚芽、飼料等的干燥。物料的粒徑一般為0.1～6mm，最佳粒徑為0.53mm。
安裝說明
◎各設備需擺放平整，用底腳螺絲固定，各部件密封良好。
◎風機可擺放于室外或自建消音室內。平面布置可根據具體情況酌情調整。
規格型號
技術參數 |
XF0.25-1
(原XF10) |
XF0.25-2
(原XF20) |
XF0.25-3
(原XF30) |
XF0.25-6 |
XF0.3-2 |
XF0.3-4 |
XF0.3-6 |
XF0.3-8 |
XF0.3-10 |
XF0.4-4 |
XF0.4-6 |
| 床層面積(m2) |
0.25 |
0.5 |
1.0 |
1.5 |
0.6 |
1.2 |
1.8 |
2.4 |
3.0 |
1.6 |
2.4 |
| 干燥能力(kg h2O/h) |
10-15 |
20-25 |
30-45 |
52-75 |
-30 |
42-60 |
63-90 |
84-120 |
105-150 |
56-80 |
84 |
| 風機功率 |
5.5 |
7.5 |
15 |
22 |
7.5 |
18.5 |
30 |
37 |
48 |
30 |
37 |
| 進風溫度(oC) |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
| 物料溫度(oC) |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
| 外形尺寸（主機）長×寬×高 |
1×0.6 |
2×0.6 |
4×0.6 |
6×0.6 |
2×0.70 |
4×0.7 |
6×0.7 |
8×0.7 |
10×0.7 |
4×1 |
6×1 |
| 占地面積(m2) |
18×3.35 |
25×3.35 |
35×3.35 |
40×3.35 |
25×3.4 |
38×3.4 |
45×3.4 |
56×3.4 |
70×3.4 |
18×3.58 |
56×3.58 |
規格型號
技術參數 |
XF0.4-8 |
XF0.4-10 |
XF0.4-12 |
XF0.5-4
(原XF50) |
XF0.5-6 |
XF0.5-8 |
XF0.5-10 |
XF0.5-12 |
XF0.5-14 |
XF0.5-16 |
XF0.5-18 |
| 床層面積(m2) |
3.2 |
4.0 |
4.8 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
9.0 |
| 干燥能力(kg h2O/h) |
112-160 |
140-200 |
168-240 |
70-100 |
140-200 |
140-200 |
175-250 |
210-300 |
245-350 |
280-400 |
315-450 |
| 風機功率 |
44 |
66 |
66 |
30 |
66 |
66 |
90 |
90 |
150 |
150 |
165 |
| 進風溫度(oC) |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
| 物料溫度(oC) |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
40-60 |
| 外形尺寸（主機）長×寬×高 |
8×1 |
10×1 |
12×1.2 |
4×1.2 |
8×1.2 |
8×1.2 |
10×1.2 |
12×1.2 |
14×1.2 |
16×1.2 |
18×1.2 |
| 占地面積(m2) |
74×3.58 |
82×3.58 |
96×4.1 |
50×4.1 |
70×4.1 |
82×4.1 |
100×4.1 |
140×4.1 |
180×4.1 |
225×4.1 |
268×4.1 |
注：一.加料方式：1.星形加料；2.星形加料式和氣力輸送并用；3.皮帶輸送；4.用戶自定。
二.可實現自動化生產。三.除以上型號外，可為用戶作特殊設計。四.根據物料不同，風機功率亦不同
